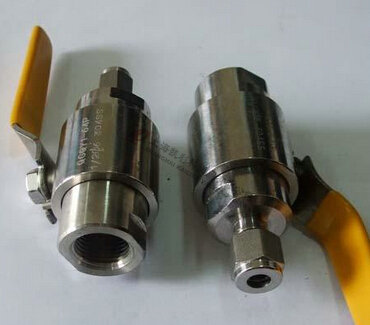

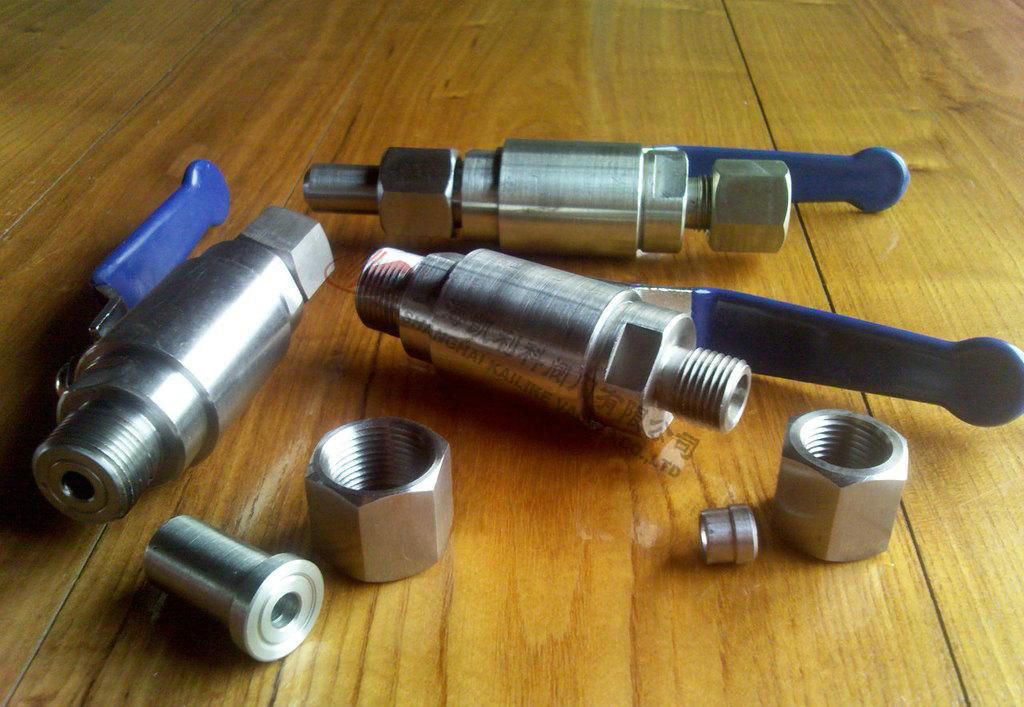

Q91SA不銹鋼異徑球閥是一種可以精確調整的閥門，對于易燃易爆、有毒或有放射的介質，外漏更是不能允許的，因而儀表閥必須具有可靠的密封性能。 汽源球閥用途較廣，比如火焰切割用的割距，調整火焰溫度的旋鈕就是氣源球閥。氣源球閥是儀表測量管路系統中重要組成部分，主要有截止閥和球閥，其功用是作開啟或切斷管道通路用。
| 產品名稱： | 不銹鋼異徑球閥 | 產品型號： | Q91SA |
| 公稱通徑： | DN3～DN25 | 結構形式： | 球形 |
| 公稱壓力： | 1.6Mpa～6.4Mpa | 連接方式： | 卡套、螺紋 |
| 適用溫度： | -20ºC～+150ºC | 驅動方式： | 手動 |
| 閥體材質： | 不銹鋼、304/316/316L | 制造標準： | 國標GB、德國DIN、美國API、ANSI |
| 適用介質： | 水、油、氣體、腐蝕性液體等 | 生產廠家： | 上海凱利科閥門有限公司 |
| 型號 | 名稱 | 公稱壓力(MPa) |
強度試 驗壓力 |
密封試 驗壓力 |
主要材料Parts material | 適用溫度（℃） e | ||||
| 閥體 | 閥座 | 球 | 閥桿 | 填料 | ||||||
| QG·Y1 | 氣源球閥 |
1.0 2.5 |
1.5PN | 1.1PN | H62 | 耐酸鋼 | 聚四氟乙烯 | 常溫 | ||
| QY-1 | 氣動管路球閥 | |||||||||
| QY-2 | ||||||||||
| QY-3 | ||||||||||
| QG·Y1 | 卡套式球閥 |
2.5 4.0 6.4 |
碳鋼耐酸鋼 | 耐酸鋼 | 聚四氟乙烯 | -20~200 | ||||
| QH J·Y1 | ||||||||||
| QG·Y1 | 取壓球閥 | |||||||||
| QH J·AY1 | ||||||||||
| QG·M1 | 壓力表球閥 | |||||||||
| QH J·M1 | ||||||||||
| Q11SA | 內螺紋球閥 | 柔性石墨 | -40~150 | |||||||
| Q91SA | 異徑球閥 | |||||||||
| 型號 | 名稱 | 公稱通徑DN（mm） | 配管通徑Do（mm） | 結構長度L（mm） |
| QG·Y1 | 氣源球閥 | 1、6 | 6、8 | 90 |
| QY-1 | 氣動管路球閥 | 6、8、10 | 66、68、80 | |
| QY-2 | 氣動管路球閥 | 6、8、10 | 65、66、67 | |
| QY-3 | 氣動管路球閥 | - | 6、8、10 | 65、66、67 |
| QG·Y1 | 卡套式球閥 | 10 | 12、14 | 130 |
| QH J·Y1 | 卡套式球閥 | 10、15 | 12、14、18 | 130 |
| QG·Y1 | 取壓球閥 | 10 | 12、14 | 105 |
| QH J·AY1 | 取壓球閥 | 10、15 | 12、14、18 | 105 |
| QG·M1 | 壓力表球閥 | 10 | - | 145 |
| QH J·M1 | 壓力表球閥 | 3 | - | 145 |
| Q11SA | 內螺紋球閥 | 10、15 | - | 68 |
| Q91SA | 異徑球閥 | 10 | 14 | 100 |
| 序號 | 零件名稱 | 不銹鋼材質 | 碳鋼材質 |
| 1 | 左閥蓋 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 2 | 閥座 | PTFE | PTFE |
| 3 | 閥蓋墊片 | PTFE | PTFE |
| 4 | 球 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 5 | 定位銷 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 6 | 填料 | PTFE | PTFE |
| 7 | 閥桿 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 8 | 閥桿螺母 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 9 | 格南螺母 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 10 | 閥體 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 11 | 右閥蓋 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 12 | 螺帽 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 13 | 雙卡組合 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 14 | 手柄 | SS304 SS304L SS316 SS316L SS321 | 20# A105 |
| 公稱通徑 | D0 | M | L | L1 | H |
| DN10 | Φ12 | G1/2 | 100 | 110 | 44 |
| DN10 | Φ14 | G1/2 | 100 | 110 | 48 |
| DN10 | Φ16 | G1/2 | 100 | 110 | 55 |
聲明：【Q91SA不銹鋼異徑球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q91SA不銹鋼異徑球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！ |
